Viviendas con Sistema Estructural de Entramado Ligero “Platform Frame”



Colaboración de texto: Mtro. José de Jesús Ramírez Sanromán



Del 2 al 17 de diciembre se expusieron en el acceso de la Universidad Gestalt de Diseño 15 maquetas de la materia Tecnologías de la Edificación Normalizada del quinto semestre de la licenciatura en Arquitectura.


Vivienda dividida por secciones para
observar detalles interiores.
Modelo Alfredo Barradas Rossell

En el lenguaje arquitectónico es conocido como sistema de entramado ligero (light framing) en contraposición al entramado pesado (framing, heavy timber o post & beam).


Este sistema es el último eslabón de la evolución de la madera como material estructural en la edificación convencional.


El entramado ligero tiene su origen en Norteamérica y surge en el siglo XIX como consecuencia de dos factores: la disponibilidad de productos industriales normalizados (madera aserrada y clavos) y la necesidad de disponer de un sistema rápido de construcción (colonización del Oeste de EE.UU.).


Aunque procede del entramado pesado, se trata de una nueva concepción estructural. La direccionalidad del trabajo de flexión exige la disposición ortogonal de muros portantes que da lugar a la arquitectura diafragmada: son elementos portantes que se traban entre sí de forma que lo que es arriostrado (refuerzo estructural) para unos, es soporte para otros.


El sistema se ha ido perfeccionando con el tiempo, pero sus características básicas han permanecido inalteradas.

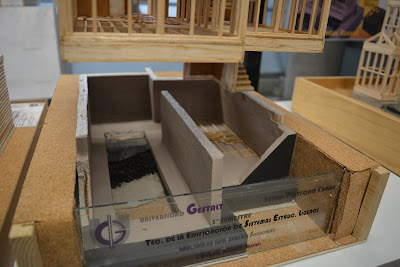

Vista de detalle de cimentación en vivienda de entramado con sótano.
Sobre de ella vista parcial del forjado de la plataforma y el entramado de muros.
Modelo de Alfredo Barradas Rossell

Detalle de acabado para la cubierta:
tablero, impermeabilizante y teja.

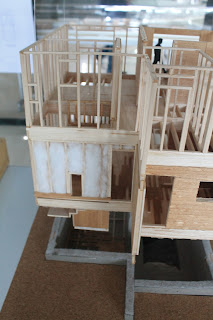

Vista posterior de vivienda con sótano. Se observa el detalle de la escalera, vigas
en piso con su cerramiento y entramado de muros con recubrimiento.

Detalle del aislamiento térmico - acústico
y de propuesta de acabado en muros.

Vista del cerramiento de la cubierta inclinada

Vivienda sin sótano con cimentación con cámara de aire ventilada. Modelo Katia Viveros Pérez

Vista superior de la cubierta con el detalle del acabado final: tablero impermeabilizante y teja.
Modelo Katia Viveros Pérez

Vivienda con losa de cimentación de concreto armado.
Modelo Eduardo Gómez Méndez

Vivienda con sótano.
Modelo Irving García López
